Навіщо потрібен фрезерний верстат? Якими бувають фрезерні верстати?

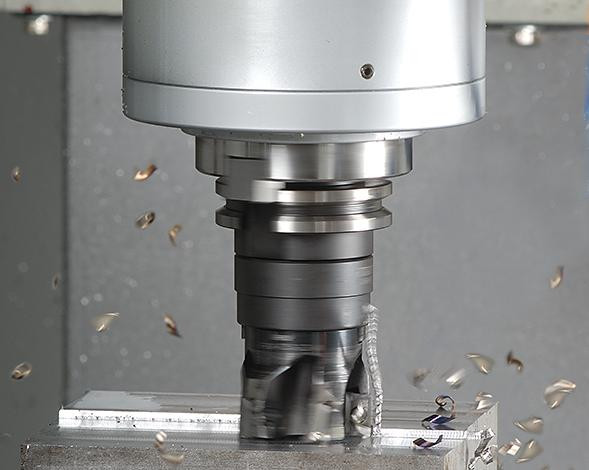

    Фрезерні верстати — група металорізальних верстатів в класифікації по виду обробки. Фрезерні верстати призначені для обробки за допомогою фрези плоских і фасонних поверхонь, тіл обертання, зубчастих коліс і тому подібних металевих та інших заготовок. При цьому фреза, закріплена в шпинделі фрезерного верстата здійснює обертальний (головне) рух, а заготовка, закріплена на столі, здійснює рух подачі прямолінійний або криволінійний (іноді здійснюється одночасно обертовим інструментом). Управління може бути ручним, автоматизованим або здійснюватися з допомогою системи ЧПУ (CNC).

Металорізальний інструмент фрезерної групи верстатів. Кінцеві фрези.

У фрезерних верстатах головним рухом є обертання фрези, а рух подачі — відносне переміщення заготовки і фрези.

Допоміжні рухи, необхідні у верстаті для підготовки процесу різання. До допоміжних рухів належать рухи, пов'язані з регулюванням та налагодженням верстата, його управлінням, закріпленням і звільненням деталі та інструменту, підведенням інструменту до оброблюваних поверхонь і його відводом; руху приладів для автоматичного контролю розмірів і т. д. Допоміжні рухи можна виконувати на верстатах як автоматично, так і вручну. На верстатах-автоматах всі допоміжні рухи в певній послідовності виконуються автоматично.

Універсально-фрезерний верстат

Має горизонтально розташований шпиндель і призначений для обробки фрезеруванням різноманітних поверхонь на невеликих і важких деталях в умовах одиничного і серійного виробництва. Обробку ведуть циліндричними, дисковими, кутовими, кінцевими, фасонними, торцевими фрезами. На цьому верстаті можна обробляти вертикальні і горизонтальні фасонні та гвинтові поверхні, пази і кути. Фрезерування деталей, що вимагають періодичного поділу або гвинтового руху, виконують з використанням спеціальних ділильних пристроїв.

На станині змонтовані всі основні вузли верстата. Всередині станини розміщені шпиндельний вузол і коробка швидкостей. Для підтримки оправки з фрезою служить хобот з сережками (підвісками). По вертикальних напрямних станини переміщається консоль, несуча коробку подач. По напрямних консолі в поперечному напрямку рухаються санчата з поворотним пристроєм, який несе поздовжній стіл і дозволяє повертати стіл навколо вертикальної осі на 45° в обидві сторони, завдяки чому стіл може переміщатися в горизонтальній площині під різними кутами до осі шпинделя. Крутний момент від двигуна за допомогою коробки передач передається на шпиндель — порожнистий вал у верхній частині станини. У передній торець шпинделя вставляється оправлення і закріплюється штревелем — стрижнем, закріпленим у шпинделі. Оправка зазвичай стрижень має конічне посадочне місце-конус Морзе, сприймає обертання від шпинделя; на оправку одягаються фреза і фіксують її кільця, затискаються гайкою. Жорсткість оправки підтримується підвіскою.

Горизонтально-фрезерний верстат

Відрізняється від універсально-фрезерного верстата відсутністю поворотного пристрою, тобто стіл верстата може переміщатися тільки перпендикулярно або разом з санчатами паралельно осі шпинделя.

Широкоуніверсальний фрезерний верстат

На відміну від горизонтально-фрезерного верстата має ще одну шпиндельную голівку, змонтовану на висувному хоботі, яку можна повертати під будь-яким кутом в двох взаємно перпендикулярних площинах. Можлива роздільна та одночасна робота двома шпинделями. Для більшої універсальності слдапитанка на поворотній головці монтують накладну фрезерну головку, яка дозволяє обробити на верстаті деталі складної форми не тільки фрезеруванням, але і свердлінням, зенкерованием, растачиванием і т. д.

У деяких верстатах цього типу відсутня консоль, а замість неї по вертикальних напрямних станини, переміщається каретка. Каретка має горизонтальні напрямні для санчат з вертикальною робочою поверхнею і Т-образними пазами, на яких кріплять стіл, ділильні та інші пристосування. Широка універсальність верстата дозволяє використовувати його в експериментальних та інструментальних цехах для виробництва кондукторів, затискних пристосувань всіх типів, інструментів, штампів, прес-форм та інших деталей.

На відміну від горизонтально-фрезерного має вертикально розташований шпиндель, який у деяких моделях верстатів допускає зміщення вздовж своєї осі і поворот навколо горизонтальної осі, розширюючи тим самим технологічні можливості верстата. На відміну від р. -ф. -х верстатів оправка для вертикальних верстатів є фланець з конусом морзе з одного боку і конічним отвором з іншого (теж конус Морзе), куди вставляється кінцева фреза. Якщо потрібно встановити дискову фрезу застосовується оправлення як на р. -ф-му верстаті але багато коротше; так само і на горизонтальних верстатах можливо застосовуються оправки вертикальних верстатів для кріплення кінцевих фрез. Вертикальний рух подачі, як правило, можливо здійснювати і інструментом.

Вертикально - і горизонтально-фрезерні верстати бесконсольні

Призначені для обробки вертикальних, горизонтальних, похилих поверхонь, пазів у великогабаритних деталях. На відміну від консольно-фрезерних верстатів, у цих верстатах відсутня консоль, а санчата і стіл переміщаються по напрямних станини, встановленої на фундамент. Така конструкція верстата забезпечує більш високу його жорсткість і точність обробки в порівнянні з верстатами консольного типу, дозволяє обробляти деталі великої маси і розмірів. Шпиндельна головка, є і коробкою швидкостей, має установче переміщення по вертикальних напрямних стійки. Крім того, шпиндель разом з гільзою можна зрушувати в осьовому напрямку при точної установки фрези на необхідний розмір.

Поздовжньо-фрезерні верстати

Використовують для обробки великогабаритних деталей, головним чином, торцевих; а також циліндричними, кінцевими, дисковими і фасонними фрезами. Верстати діляться на одностійкові і двостійкові. У четырехшпиндельном двостійковому поздовжньо-фрезерному верстаті станина має стіл і портал, який складається з двох стійок і балок, По напрямних стійок переміщається траверса і дві горизонтальні поворотні фрезерні головки. Дві інші фрезерні головки переміщаються по напрямних траверси. Обробку деталей можна робити при рухомому столі і нерухомих фрезерних головках, при нерухомому столі і подачі головок або при одночасно рухаються столі і фрезерних головках.
