Пристосування для фрезерування шпильок СМТ300

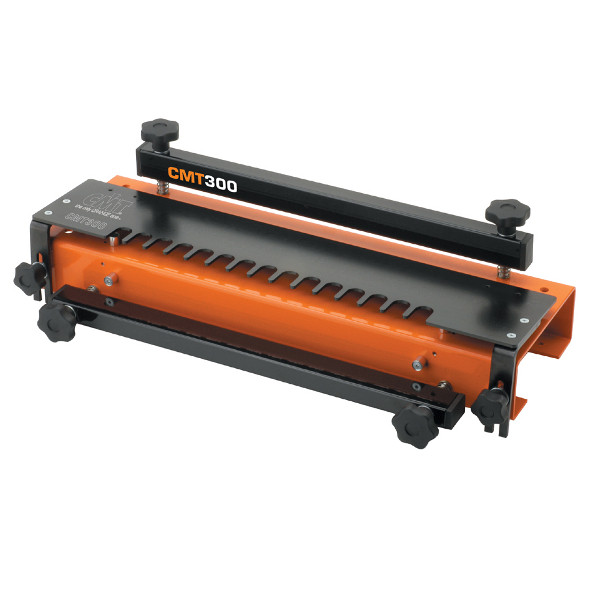

    Пристосування для фрезерування шпильок СМТ300 призначений для створення декількох типів шипових з'єднань - глухих та відкритих шипів "ластівчин хвіст", відкритих ящикових шипів - з різними параметрами по ширині і глибині шипування.
    СМТ 300 комплектується шаблоном для глухого з'єднання "ластівчин хвіст" СМТ300-Т128 і відповідним копіювальним кільцем 899.005.00, які дозволяють працювати з максимальною шириною заготовки 305 мм при товщині від 11 до 25 мм. З комплектним шаблоном використовуються фрези СМТ для фрезерування типу "ластівчин хвіст": УВАГА! Фрези в комплект поставки не входять і купуються окремо!

718.127.11 - D=12,7 x 12,7 мм - S=6 мм; (купуються додатково).

918.127.11 - D=12,7 x 12,7 мм - S=8 мм (купуються додатково).

Якщо відстань між кріпильними отворами для установки копіювального кільця на використовуваному фрезере відрізняється від 50 мм, то додатково може знадобитися універсальна базова підошва CMT300-SB, яка монтується на будь-ручний фрезер і передбачає установку копіювального кільця СМТ.

Універсальна база CMT300-SB1 - для фрезерів з цангою під хвостовик 8 мм і 12 мм

Універсальна база CMT300-SB2 - для фрезерів з цангою під хвостовик 6,35 мм і 12,7 мм

Додатково до пристосування СМТ300 можуть бути придбані шаблони і копіювальні кільця для фрезерування іншого розміру глухого типу "ластівчин хвіст", відкритих прямих ящикових шипів двох типорозмірів і наскрізних шипів "ластівчин хвіст" двох типорозмірів.

Для простоти відмінності шаблонів вони оснащені упорами різних кольорів. Кожен шаблон повинен використовуватися з відповідним копіювальним кільцем, вхідним в комплект з шаблоном, і фрезами визначених розмірів, що придбані додатково.

Додатково Ви можете придбати додаткові шаблони і фрези:

Закритий шип "ластівчин хвіст":
- CMT300-T064 - зелений - в комплекті з кільцем 899.003.00.
Використовується з фрезами СМТ для "ластівчиного хвоста":
718.060.11 - D=6 x 8,3 мм - S=6 мм.

Відкритий ящиковий шип з кроком 8 мм:
- CMT300-T080 - синій - в комплекті з кільцем 899.004.00.
Використовується з фрезами для прямого СМТ пазования:
912.080.11 - D=8 x 31,7 мм - S=8 мм

Відкритий ящиковий шип з кроком 12,7 мм:
- CMT300-T127 - червоний - використовується з кільцем 899.005.00 і фрезами 912.127.11 - D=12,7 x 31,7 мм - S=8 мм


Відкритий шип "ластівчин хвіст":
- CMT300-T129 - коричневий - в комплекті з кільцем 899.004.00. Фрези:
912.080.11 - D=8 x 31,7 мм - S=8 мм - прямий паз;
918.129.11 - D=12,7 x 20,6 мм - S=8 мм - "ластівчин хвіст".

- CMT300-T190 - фіолетовий - в комплекті з кільцем 899.006.00.

Фрези:
Фрези для роботи з CMT300
912.127.11 - D=12,7 x 31,7 мм - S=8 мм - прямий паз;
718.190.11 - D=19,0 x 22,0 мм - S=6 мм - "ластівчин хвіст";
918.190.11 - D=19,0 x 22,0 мм - S=8 мм - "ластівчин хвіст";
918.690.11 - D=19,0 x 22,0 мм - S=12 мм - "ластівчин хвіст".
